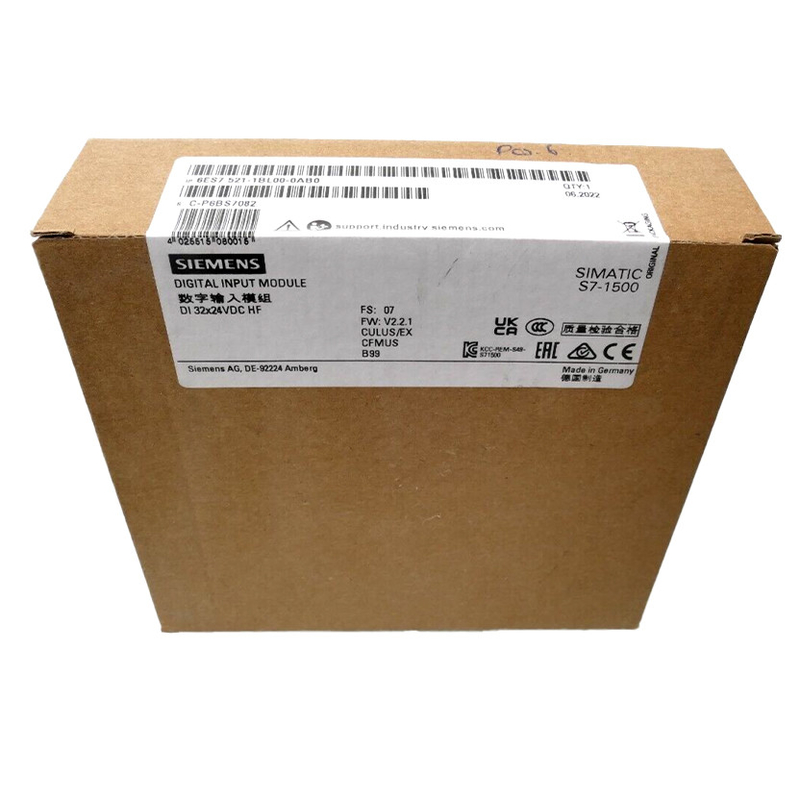

SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 CANÊNELS em grupos de 16; dos quais
  • SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 CANÊNELS em grupos de 16; dos quais

SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 CANÊNELS em grupos de 16; dos quais

Lugar de origem Alemanha
Marca SIEMENS
Certificação CE
Número do modelo 6ES7521-1BL00-0AB0
Documento Folheto PDF do produto
Detalhes do produto
Número de eixos de controlo de movimento:
Até 128
Intervalo de temperatura de funcionamento:
-20 a 60 graus Celsius.
Tamanho da Memória:
MB até 2
Número de módulos tecnológicos:
Até 32
Número de saídas analógicas:
Até 32
Número de entradas analógicas:
Até 32
Número de saídas digitais:
Até 64
Língua de programação:
PASSO 7 (Portal TIA)
Fornecimento de energia:
24 V DC
Tipo de CPU:
S7-1500
Número de entradas digitais:
Até 64
Sistema de Operação:
Windows 7/10
Número de módulos de comunicação:
Até 32
Termos do pagamento & do transporte
Quantidade de ordem mínima
1
Preço
USD
Detalhes da embalagem
15,10 x 15,40 x 4,60
Tempo de entrega
10 a 12 dias
Termos de pagamento
L/C, T/T
Habilidade da fonte
100
Descrição do produto

SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 CANÊNELS em grupos de 16; dos quais

Introdução ao produto:
O SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 é um módulo de entrada digital concebido para a série SIEMENS SIMATIC S7-1500.operando a 24VDCO módulo está organizado em dois grupos de 16 canais cada, oferecendo flexibilidade na fiação e configuração.

Informações e especificações do produto:
- Modelo: DI 32X24VDC HF 6ES7521-1BL00-0AB0

O módulo HF DI 32X24VDC oferece 32 canais de entrada digital, permitindo que o sistema PLC monitore e receba sinais de dispositivos ou sensores externos.tornando-o compatível com os níveis de tensão industriais comuns.

O módulo é organizado em dois grupos de 16 canais cada. Este agrupamento permite uma fiação e configuração convenientes, pois as entradas dentro de cada grupo podem ser tratadas coletivamente ou individualmente.Fornece flexibilidade na atribuição e gestão de sinais de entrada com base nos requisitos da aplicação.

O módulo HF DI 32X24VDC foi concebido para suportar entradas de alta velocidade, permitindo uma resposta rápida às alterações nos sinais de entrada.Esta característica é particularmente vantajosa em aplicações que exigem monitorização em tempo real e controlo preciso.

Atributos do produto:
- Modelo: DI 32X24VDC HF 6ES7521-1BL00-0AB0
- Entradas digitais: 32 canais
- Tensão de entrada: 24VDC
- Agrupamento: organizado em dois grupos de 16 canais cada
- Entrada de alta velocidade: Suporta entrada de alta velocidade para resposta rápida às alterações de sinal

Em resumo, o SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 é um módulo de entrada digital com 32 canais, operando a 24VDC. É organizado em dois grupos de 16 canais cada,proporcionando flexibilidade na fiação e configuraçãoCom as suas entradas de alta velocidade, permite uma resposta rápida a alterações nos sinais de entrada,tornando-o adequado para aplicações que exijam monitorização em tempo real e controlo preciso em sistemas de automação industrial.

Informações gerais
Designação do tipo de produto DI 32x24VDC HF
Estado funcional da HW do FS04
Versão do firmware V2.2.1
● Possibilidade de actualização da FW - Sim, sim.
Função do produto
● Dados de I&M Sim; I&M0 a I&M3
● Modo isocrônico - Sim, sim.
● Priorizar o arranque - Sim, sim.
Engenharia com
● PASSO 7 Portal TIA configurável/integrado a partir da versão V13 SP1 / -
● STEP 7 configurável/integrado a partir da versão V5.5 SP3 /
● PROFIBUS da versão GSD/revisão GSD V1.0 / V5.1
● PROFINET da versão/revisão do GSD V2.3 / -
Modo de funcionamento
● DI - Sim, sim.
● Contador - Sim, sim.
● Excesso de amostragem - Não, não.
● IMC - Sim, sim.
Tensão de alimentação
Valor nominal (DC) 24 V
gama admissível, limite inferior (DC) 19.2 V
Faixa admissível, limite superior (DC) 28.8 V
Protecção da polaridade inversa - Sim, sim.
Corrente de entrada
Consumo de corrente, máximo. 40 mA; 20 mA por grupo com alimentação de corrente contínua de 24 V
Potência
Potência disponível a partir do autocarro do plano de fundo 1.1 W
Perda de potência
Perda de energia, tipo. 4.2 W
Entradas digitais
Número de entradas digitais 32
Input digital, parametrizavel - Sim, sim.
Fonte/entrada do sumidouro P-reading
Curva de características de entrada em conformidade com a norma IEC 61131, tipo 3 - Sim, sim.
Funções de entrada digital, parametrizables
● Iniciação/parada do portão - Sim, sim.
● Entrada digital de livre utilização - Sim, sim.
● Contador
Número máximo. 2
- Frequência de contagem, máximo. 6 kHz; FS04 e FW V2.2.1 ou superior
¢ Contabilidade da largura 32 bits
️ Contar a direcção para cima/para baixo Para cima.
Voltagem de entrada
● Valor nominal (DC) 24 V
● para o sinal "0" -30 a +5 V
● para o sinal "1" +11 a +30V
Corrente de entrada
● para o sinal "1", digite. 2.5 mA
Retardo de entrada (para o valor nominal da tensão de entrada)
para entradas normalizadas
¢ parametrizavel Sim; 0, 05 / 0, 1 / 0, 4 / 1, 6 / 3, 2 / 12, 8 / 20 ms
— at "0" to "1", min. 00,05 ms
- A partir de 0 a 1 no máximo. 20 ms
️ a partir de "1" até "0", min. 00,05 ms
- A partir de 1 a 0, no máximo. 20 ms
para entradas de interrupção
¢ parametrizavel - Sim, sim.
para funções tecnológicas
¢ parametrizavel - Sim, sim.
Comprimento do cabo
● protegido, no máximo. 1 000 m
● sem blindagem, no máximo. 600 m
Codificador
Codificadores ligáveis
● Sensor de dois fios - Sim, sim.
∆ corrente de quiescência admissível (sensor de 2 fios), max. 1.5 mA
Modo isócrono
Tempo de filtragem e processamento (TCI), min. 80 μs; a 50 μs de filtragem
Tempo de ciclo do autocarro (TDP), min. 250 μs
Interrupções/diagnóstico/informações de estado
Função diagnóstica - Sim, sim.
Alarmes
● Alarme de diagnóstico - Sim, sim.
● Interrupção de hardware - Sim, sim.
Diagnóstico
● Monitoramento da tensão de alimentação - Sim, sim.
● Fragmento de fio Sim; até I < 350 μA
● Curto-circuito - Não, não.
Indicação de diagnóstico LED
● LED RUN Sim; LED verde
● LED ERROR Sim; LED vermelho
● Monitorização da tensão de alimentação (PWR-LED) Sim; LED verde
● Exibição do estado do canal Sim; LED verde
● para diagnóstico de canais Sim; LED vermelho
● para diagnóstico de módulos Sim; LED vermelho
Separação potencial
Canais de separação potenciais
● entre os canais - Sim, sim.
● entre os canais, em grupos de 16
● entre os canais e o autocarro de plano de fundo - Sim, sim.
● entre os canais e a fonte de alimentação dos aparelhos eletrónicos - Não, não.
Isolamento
Isolamento testado com 707 V de corrente contínua (teste de tipo)
Normas, aprovações, certificados
Apto para funções de segurança - Não, não.
Funções do produto / segurança / cabeçalho
integridade dos dados - Não, não.
Condições ambientais
Temperatura ambiente durante o funcionamento
● Instalação horizontal, min. -30 °C; a partir do FS05
● Instalação horizontal, no máximo. 60 °C
● Instalação vertical, min. -30 °C; a partir do FS05
● Instalação vertical, no máximo. 40 °C
Altitude durante a operação em relação ao nível do mar
● Altitude da instalação acima do nível do mar, máximo. 5 000 m; Restrições para altitudes de instalação > 2 000 m, ver manual
Dimensões
Largura 35 mm
Altura 147 mm
Profundidade 129,0 mm
Peso
Peso, aprox. 260 g



SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 CANÊNELS em grupos de 16; dos quais 0SIEMENS PLC SIMATIC S7-1500 DI 32X24VDC HF 6ES7521-1BL00-0AB0 CANÊNELS em grupos de 16; dos quais 0
