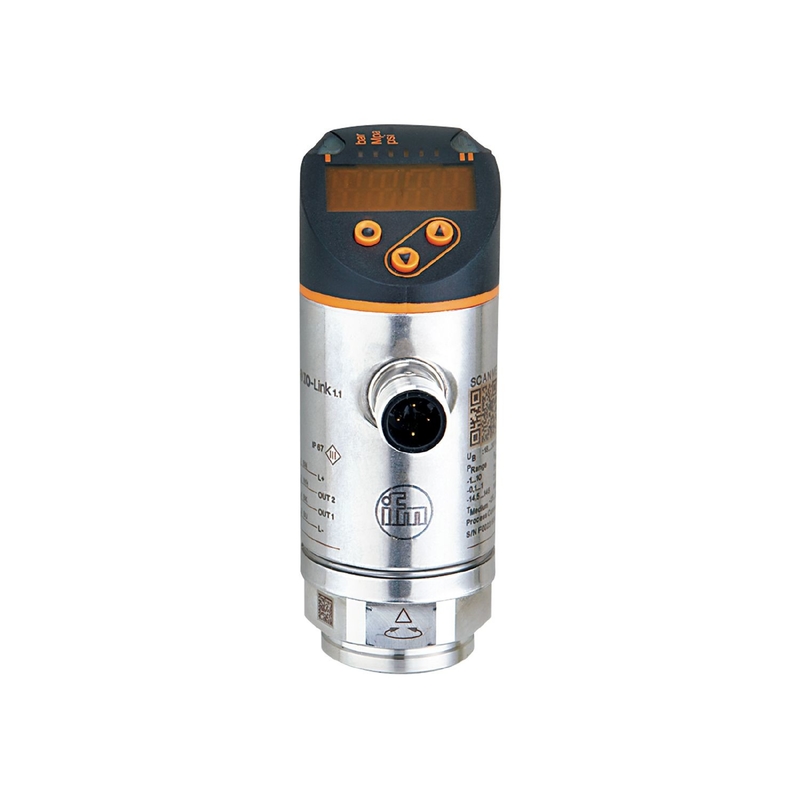

Sensor de pressão IFM com ecrã PN3071 PN-250-SER14-MFRKG/US/ /V
O IFM PN3071 PN-250-SER14-MFRKG/US/V é um sensor de pressão com tela, fabricado pela IFM Electronic GmbH.
1. Modelo: PN3071 PN-250-SER14-MFRKG/US/V
2Fabricante: IFM Electronic GmbH
3Função: O sensor de pressão é concebido para medir e monitorizar os níveis de pressão em aplicações industriais.
4Exibição: O sensor dispõe de um ecrã integrado que permite a leitura e monitorização convenientes da pressão no local.O ecrã mostra normalmente o valor de pressão medido na unidade de medida desejada.
5. Faixa de pressão: a faixa de pressão suportada pelo sensor depende da variante do modelo específico. Neste caso, o "PN-250" no nome do modelo sugere uma faixa de pressão de até 250 bar.Recomenda-se sempre consultar a documentação do produto ou a ficha de dados para a gama de pressões exata deste modelo em particular..
6. Conexão elétrica: o sensor suporta um tipo específico de ligação elétrica, indicado pelo "/US" no nome do modelo.e deve consultar a documentação do produto ou a ficha de dados para mais pormenores.
7. Conexão de processo: o sensor tem uma conexão de processo adequada para a aplicação. O tipo específico de conexão de processo pode ser identificado pelo "/V" no nome do modelo.referindo-se à documentação do produto, fornecerá informações precisas sobre a ligação do processo.
Para especificações pormenorizadas, orientações de instalação e informações de compatibilidade do sensor de pressão IFM PN3071 PN-250-SER14-MFRKG/US/V com visor,Recomenda-se consultar a documentação oficial fornecida pela IFM Electronic GmbH ou contactar o seu suporte técnicoPodem fornecer informações precisas e actualizadas com base nas suas necessidades específicas e nas informações mais recentes sobre os produtos disponíveis.
Características do produto
| Número de entradas e saídas |
Número de saídas digitais: 1; Número de saídas analógicas: 1 |
| Faixa de medição |
| 0... 250 bar |
0...3620 psi |
0...25 MPa |
|
| Conexão de processo |
ligação roscada G 1/4 rosca interna M6 I |
Aplicação
| Características especiais |
Lentes de contacto douradas |
| Elementos de medição |
Célula de película fina metálica |
| Aplicação |
para aplicações industriais |
| Mídia |
líquidos e gases |
| Temperatura média [°C] |
- 25...80 |
| Min. pressão de ruptura |
| 1200 bar |
17400 psi |
120 MPa |
|
| Pressão nominal |
|
| Resistência ao vácuo [mbar] |
- 1000 |
| Tipo de pressão |
pressão relativa |
Dados elétricos
| Voltagem de funcionamento [V] |
18...30 DC; (para SELV/PELV) |
| Consumo de corrente [mA] |
< 35 |
| Resistência de isolamento mínima [MΩ] |
100; (500 V DC) |
| Classe de protecção |
III. |
| Protecção da polaridade inversa |
- Sim, sim. |
| Tempo de atraso de ligação [s] |
< 0.3 |
| Cão de guarda integrado |
- Sim, sim. |
Input/output
| Número de entradas e saídas |
Número de saídas digitais: 1; Número de saídas analógicas: 1 |
Produtos
| Número total de saídas |
2 |
| sinal de saída |
sinal de comutação; sinal analógico; IO-Link; (configurável) |
| Projeto elétrico |
PNP |
| Número de saídas digitais |
1 |
| Função de saída |
Normalmente aberta / normalmente fechada; (parametrizavel) |
| Output de comutação de queda de tensão máxima DC [V] |
2.5 |
| Corrente nominal constante da saída de comutação CC [mA] |
150; (200 (... 60 °C) 250 (... 40 °C)) |
| Frequência de comutação DC [Hz] |
< 170 |
| Número de saídas analógicas |
1 |
| Força de saída de corrente analógica [mA] |
4- Não.20 |
| Carga máxima [Ω] |
500 |
| Voltagem de saída analógica [V] |
0- Não.10 |
| Resistência de carga mínima [Ω] |
2000 |
| Proteção contra curto-circuito |
- Sim, sim. |
| Tipo de protecção contra curto-circuito |
pulsado |
| Protecção contra sobrecarga |
- Sim, sim. |
Intervalo de medição/de regulação
| Faixa de medição |
| 0... 250 bar |
0...3620 psi |
0...25 MPa |
|
Configuração de fábrica / CMPT = 2
| Ponto de fixação SP |
| 2... 250 bar |
40...3620 psi |
0.2...25 MPa |
|
| Ponto de reinicialização rP |
| 1...249 bar |
20...3600 psi |
0.1- Não.24.9 MPa |
|
| Diferença mínima entre SP e rP |
|
| Em etapas de |
|
Status_B Alta resolução / CMPT = 3
| Ponto de fixação SP |
| 2... 250 bar |
30...3626 psi |
0.2...25 MPa |
|
| Ponto de reinicialização rP |
| 1...249 bar |
12...3608 psi |
0.1- Não.24.9 MPa |
|
| Diferença mínima entre SP e rP |
|
| Em etapas de |
|
Precisão / desvios
| Precisão do ponto de interrupção [% do comprimento] |
< ± 0,5 |
| Repetitividade [% do intervalo] |
< ± 0,1; (com flutuações de temperatura < 10 K) |
| Desvio das características [% do intervalo] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = linha reta de melhor ajuste; LS = definição do valor limite) |
| Desvio de histerese [% do comprimento] |
< ± 0,25 |
| Estabilidade a longo prazo [% do período] |
< ± 0,05; (por 6 meses) |
| Coeficiente de temperatura ponto zero [% do comprimento / 10 K] |
0,2; (-25...80 °C) |
| Duração do coeficiente de temperatura [% da duração / 10 K] |
0,2; (-25...80 °C) |
